Проектирование чертежей зданий. Виды чертежей

Проектирование зданий и сооружений (домов, комплексов, помещений и т.д.) осуществляется, как правило, в две стадии:

1. Техническое проектирование

2. Проектирование чертежей

В проекте особой строительной сложности добавляется третий этап, именуемый заданием на проектирование. Где выявляются технические возможности и экономическая целесообразность предполагаемого строительства. На этой стадии принципиально решает общую архитектурно-планировочную картину - проектирование чертежей.

Рабочее проектирование чертежей, в-первую очередь, подробно разрабатывается для того, чтобы можно было вполне понятно представить будущее строительство в натуральную величину в деталях и подробностях. В одних чертежах воплощается архитектурно-строительная часть, в других прорабатываются и обосновываются архитектурно-планировочные решения. После этого разрабатывается конструктивная часть проекта, и воплощаются в жизнь разработки, которые должны быть прорисованы и охарактеризованы в чертежах. Именно поэтому, в проектировании чертежей, специалисту необходимо принять к сведению все «за» и «против», высказанные заказчиком.

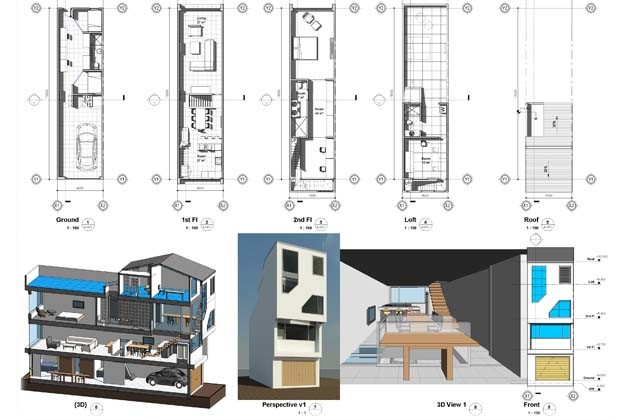

Любой проект состоит из графических материалов. Рабочими чертежами принято называть чертежи генплана, архитектурно-строительные (общие), чертежи строительных конструкций и производства работ, комплекты монтажных и заготовительных чертежей.  Рабочие чертежи не согласовываются, их подписывает заказчик. А всю ответственность за их разработку несет проектная организация. Проектирование чертежей представляет собой чертежи планов, разрезов, фасадов и другие схематические материалы проектной документации. Проектная документация содержит всю информацию планировочных решений на определенном строительном участке или сведения о реконструкции помещений, зданий и сооружений, выполняемой для повышения эффективности их использования.

• Чертежи генерального плана наглядно показывают расположение комплекса построек на участке, объемные решения и высоту проектируемого здания, размещение транспортных путей, инженерных сетей, озеленение и благоустройство территории вокруг здания.

• Общие архитектурно - строительные чертежи выполняются в комплексе основного комплекта рабочих решений генерального плана и включают в себя исчерпывающую информацию о внутреннем пространстве здания или сооружения. Все несущие конструкции и ограждающие элементы отображены в общестроительных конструктивных чертежах.

• Монтажные чертежи конструкций выполняют в случае монтажа здания, по правилам, установленным для сборочных чертежей. На них изображены изделия, применяемые при монтаже и детали, изготовленные на заводе. А также наглядно показано соединение составных частей комплекса между собой, порядок сборки элементов и способ их крепления.

• Заготовительными чертежами называют чертежи, по которым изготовляют строительные конструкции.

• Исполнительные чертежи фиксируют все объемно-планировочные дополнения, внесенные в процессе самого строительства.

Специалисты проектно-строительной компании «Стройтрэйдинг» при разработке и проектировании чертежей зданий уточняют и детализируют все архитектурные решения, не только в монохромной гамме, но и используя различные цвета. Мы знаем много приемов проектирования чертежей и обязательно найдем нужный, который будет соответствовать характеру вашего строительного проекта. Звоните нам!
