Архитектурные и конструктивные решения быстровозводимых зданий

Прежде чем рассматривать архитектурные и конструктивные решения быстровозводимых зданий, давайте подробно остановимся на понятиях и составе архитектурных и конструктивных решений.

Архитектурное решение – это авторский замысел, часть проектной работы, направленной на всестороннее дополнение и конкретное уточнение эскиза. В архитектурном решении всегда детально описывается только архитектурная часть проекта. Архитектурное решение – это обязательный раздел, согласно Постановлению Правительства Российской федерации от 16 февраля 2008 г. №87. Разрабатывая проект необходимо помнить, что в архитектурном решении учитываются абсолютно все требования градостроительного законодательства, государственных стандартов и местных указов, касающихся проектирования и строительства. Кроме того, архитектурное решение – это неизбежный этап для обеих сторон реализации проекта – Заказчика и Подрядчика. Состав архитектурного решения:

• Общие данные
• Пояснительная записка

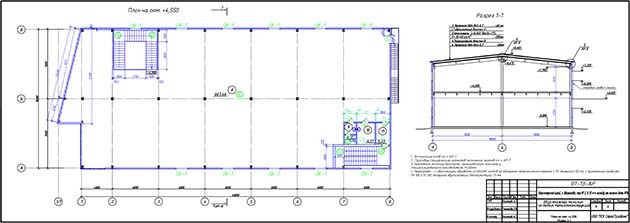

• Поэтажные планы
• План кровли
• Четыре фасада+ цветовое решение
• Продольный и поперечные разрезы
• Генеральный план
• Маркировочные планы

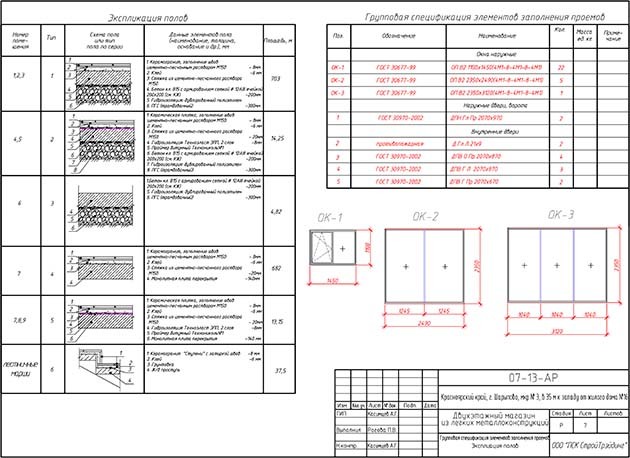

• Спецификации заполнения оконных и дверных проемов
• Дымовентиляционные каналы и водосточная система (узлы, спецификации)
• Ведомость отделки помещений
• Экспликация полов

 Архитектурные и конструктивные решения быстровозводимых зданий обязательны для всех проектов, в список которых входят как документальная часть, так и различные разрешения и согласования. Архитектурные и конструктивные решения быстровозводимых зданий должны полностью соответствовать проектно-согласовательной части. В случае неточного исполнения  архитектурных и конструктивных решений быстровозводимых зданий контролирующие инстанции могут наложить на владельца строения санкции, вплоть до сноса.

Во избежание проблемных ситуаций мы предлагаем Вам сопровождение проекта «под ключ», включая  разработку и сбор сопроводительной документации, создание плана быстровозводимого здания по точным  размерами, проектирование металлических конструкций (КМ), а также подготовку и создание архитектурного решения (АР) и конструктивного решения (КР).

Специалисты нашей компании  составят архитектурные и конструктивные решения быстровозводимых зданий в точном соответствии с инженерно-техническими и законодательными нормами, действующими на территории Российской Федерации.

Чтобы приступить к производству комплектующих быстровозводимых зданий необходимо подготовить конструктивное решение. А потому, давайте вместе установим его определение. Конструктивное решение – это неотъемлемая часть проекта быстровозводимого здания, направленная на совокупность горизонтальных и вертикальных конструкций, обеспечивающих прочность всему строению. Если учесть, что любые архитектурные и конструктивные решения быстровозводимых зданий реализуют архитектурные авторские замыслы, в этом случае,  конструктивное решение – это этап проектных работ, непосредственно влияющий  на полноценную жизнедеятельность проекта. Конструктивное решение не только определяет назначение конструкций, обеспечивает их долговечность и устойчивость , но и является разделом проектной документации, отражающим архитектурные концепции и расчетные схемы всего проекта. Выполняя Постановление Правительства Российской федерации от 16 февраля 2008г №87 в состав проектной документации обязательно входит раздел «Конструктивные и объемно-планировочные решения» с текстовой и графической частью. Сформируем весь состав конструктивного решения, в который входят:

• План устройства фундаментов, с указанием точного расположение фундамента и его размеров, в т.ч.  глубина заложения. В этой части конструктивного решения создаются  спецификации, расчетные нагрузки, основные узлы и т.д.

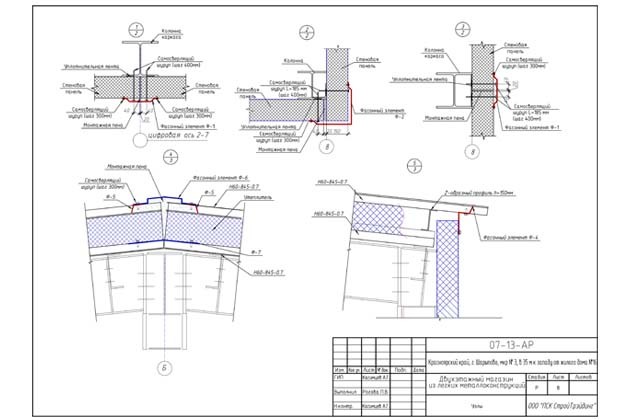

• Чертежи металлоконструкций с детальной проработкой узлов их соединения между собой и прикрепления к другим несущим и ограждающим элементам здания.
• План  перемычек, который показывает схемы расположения перемычек и прогонов в чертежах. В этом этапе конструктивного решения, также вырабатываются соответствующие спецификации, согласуясь с размерами перемычек.
• План перекрытий, указывающий на схемы расположения перекрытий, с учетом размещения и установки балок. В план перекрытий включены  все необходимые узлы и технические указания к ним.
• План стропильной системы, состоящий из следующих чертежей.
• План кровли показывает форму и размеры кровли, а также уклон ее плоскости.
• Разрезы, где указываются характерные элементы конструкции здания, видимые при его разрезе вдоль или поперек от крыши до фундамента, а также способы решения некоторых соединений элементов здания, например, стены с перекрытием, стены с кровлей и т.д.

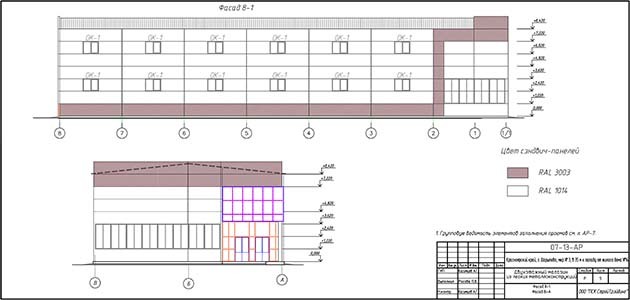

• Фасады, в максимально точном главном, дворовом и боковом видах. В этой части конструктивного решения дается описание отделочных материалов и тепловой изоляции наружных стен здания.
• Спецификация по стеновым материалам
• Расход кладочных материалов
• Все чертежи конструктивного решения дополнены техническими указаниями и рекомендациями по выполнению строительно-монтажных работ.

Как видим, архитектурные и конструктивные решения быстровозводимых зданий требуют не только специальных знаний специалистов, но и практического опыта. С 2007 года наша компания занимается разработкой и созданием архитектурных и конструктивных решений быстровозводимых зданий, значительно упрощающих сдачу объекта в эксплуатацию. Если Вы заинтересованы в сотрудничестве, ждем Ваших звонков!
