Правила выполнения строительных чертежей

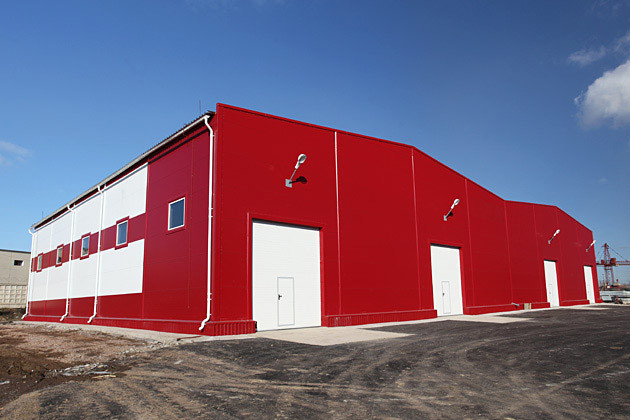

Правила выполнения строительных чертежей определены в единой системе конструкторской документации (ЕСКД) ГОСТ 2.301-68-ГОСТ 2.307-68. В данных стандартах установлены форматы листов чертежей, масштабы изображений, наименование, начертание и толщины линий, чертежные шрифты, правила изображения предметов, зданий и сооружений, правила нанесения размеров, даны условные графические обозначения материалов, а также правила их нанесения на чертежах. В данной публикации мы рассмотрим правила выполнения строительных чертежей, по которым возводятся здания и сооружения из металлоконструкций.

Полагаем, для начала было бы интересно узнать, что такое строительные чертежи и зачем они нужны.

• Строительные чертежи — это основные технические документы, по которым строят здания и сооружения.
• Строительные чертежи выполняются методом прямоугольного проектирования на основные плоскости проекций. Всем начерченным изображениям присваиваются названия:
• соответствующие виды здания, называют фасадами,
• горизонтальные разрезы здания—планами,

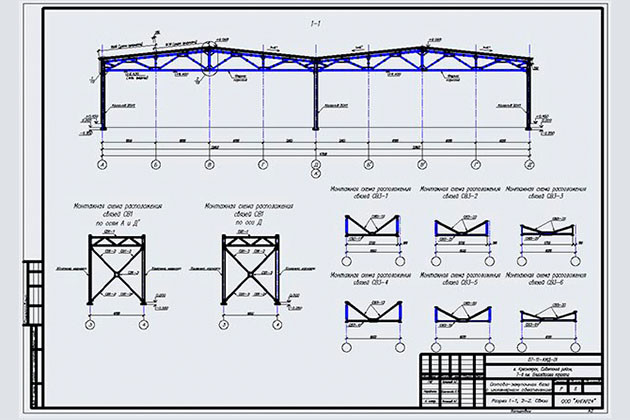

• вертикальные разрезы—поперечными и продольными разрезами,
• горизонтальную проекцию или вид сверху на участок, на котором располагается проектируемое здание или комплекс зданий и сооружений, называют генеральным планом.

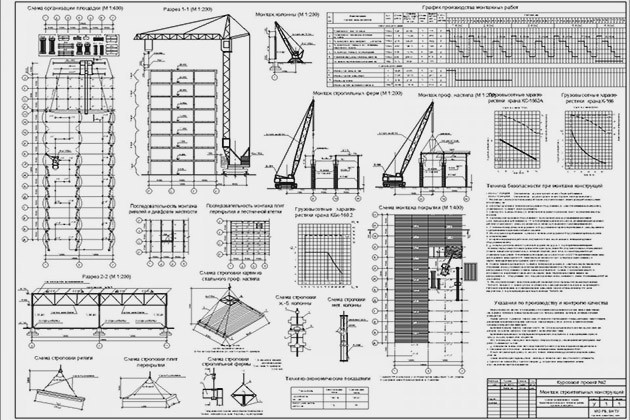

Правила выполнения строительных чертежей входят в общий пакет проекта и исполняются неукоснительно. Планы, разрезы, фасады и генеральный план являются основными архитектурно-строительными чертежами.

Форматы листов чертежей определяются внешними размерами листа, а не размерами рамки, ограничивающей чертеж. Обозначения и размеры основных форматов соответствуют указанным в ГОСТе 2.301-68 размерам. Также в правила выполнения строительных чертежей включены:

• Масштабы изображений на чертежах следует выбирать в соответствии с данными ГОСТа 2.302-68.
• При проектировании генеральных планов крупных объектов допускается применять масштабы: 1:200; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
• Масштабы увеличения в строительном черчении не применяются.
• Масштаб 1:1 (натуральная величина) применя­ется при вычерчивании шаблонов карнизов и профилей.

Рабочие чертежи гражданских и промышленных зданий рекомендуется выполнять в определенных масштабах согласно, правилам выполнения строительных чертежей.

Чертежные шрифты для надписей на чертежах выполняются согласно правилам выполнения строительных чертежей требованиям стандартов (ГОСТ 2.304—68). Наклон букв и цифр к основанию строки должен быть около75°.  Наименования, заголовки, обозначения в основной надписи и на поле чертежа можно писать без наклона. Примеры написания букв и цифр для шрифтов от 2,5 до 14 определены в ГОСТе 2.304-68.

Основанием для определения размеров (величины) изображаемого здания или сооружения и его деталей служат размерные числа, нанесенные на чертеже (ГОСТ 2.307-68). Общее количество размеров на чертеже должно быть достаточным для выполнения строительных работ. Правила выполнения строительных чертежей разрешают повторять размеры на строительных чертежах.

Размеры на строительных чертежах обозначаются в мм (без обозначения единицы измерения), отметки уровней в м, с точностью до третьего знака; размеры наносят в виде замкнутой цепочки, а цифры проставляют над размерной линией. На чертежах типовых проектов, шаблонах и фрагментов размеры могут указываться в сантиметрах, единицы измерения в этих случаях допускается не проставляются, если они оговорены в примечании.

• Правила выполнения строительных чертежей рекомендуют делать засечки (под углом 45°) на пересечении размерных и выносных линий. При этом размерные линии рекомендуется выносить за крайние выносные линии на 1-3 мм. Одновременное применение засечек и стрелок не допускается.

Правила выполнения строительных чертежей распространяются на все чертежи и используются специалистами компании как в индивидуальном, так и в типовом проектировании. Более подробно узнать о том, как осуществляется создание строительных чертежей можно в «Энциклопедии строительства». По всем вопросам сотрудничества обращайтесь к нашим специалистам. Будем рады видеть вас среди наших заказчиков!
