Теплотехнические и физические характеристики сэндвич-панелей

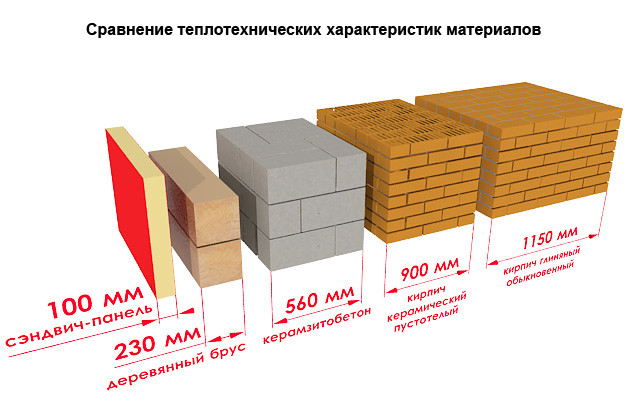

Теплопроводность сэндвич-панелей зависит от толщины панели. Теплопроводность так же зависит от материалов, из которых сделаны панели – обкладки и утеплитель.
Для транспортировки сэндвич-панелей играет роль такая характеристика, как вес панели.
Конструкция самой сэндвич-панели состоит из:
- двух металлических обкладок, выполненных из профилированных оцинкованных стальных листов (толщиной 0,5-0,6 мм.) с полимерным покрытием различных цветов. Для производства обкладок используются только рулонная горячецинкованная сталь крупнейших металлургических предприятий таких как: НЛМК, ММК, Северсталь, Кармет;
- одного слоя высокоэффективного утеплителя. В качестве которого может использоваться минеральная базальтовая вата (плотностью 110-140 кг/м3), либо пенополистирол (плотностью 18-25 кг/м3).
- для клеевого соединения обкладок и утеплителя применяется высококачественный специализированный клей на полиуретановой основе.
Стеновые и кровельные сэндвич-панели выпускаются в соответствии с техническими требованиями ТУ 5284-225-39124899-2005.
Технические характеристики сэндвич-панелей
| Толщина, мм | Масса 1 м. 2 панели, кг | Приведенное сопротивление теплопередаче, м 2,С/Вт, не менее | Индекс звукоизоляции, дБА | ||
| Стеновой | Кровельной | Стеновой | Кровельной | ||
| 50 | 14,5 | 16,5 | 1,22 | 1,27 | 30 |
| 80 | 17,8 | 20,5 | 1,88 | 1,96 | 31 |
| 100 | 20 | 23,1 | 2,18 | 2,34 | 32 |
| 120 | 22,2 | 25,7 | 2,7 | 2,77 | 33 |
| 150 | 25,5 | 29,7 | 3,18 | 3,26 | 35 |
| 170 | 27,7 | 32,3 | 3,5 | 3,59 | 36 |
| 180 | 28,8 | 33,7 | 3,95 | 4,11 | 37 |
| 200 | 31 | 36,3 | 4,35 | 4,58 | 38 |
| 225 | 33,8 | 39,6 | 4,77 | 5 | 40 |
| 250 | 36,5 | 42,9 | 5,18 | 5,59 | 43 |
Примечания:
1. Приведенное сопротивление теплопередаче приведено для стеновых панелей с минераловатной плитой плотностью не менее 110 кг/м 3, кровельных – с минераловатной плитой плотностью не менее 110 кг/м 3, кровельных – с минераловатной плитой плотностью не менее 120 кг/м 3;
2. Рассчетное массовое отношение влаги в теплоизоляционном материале 2,0%.
Физико-механические показатели минераловатных плит
| № | Наименование показателей, ед.изм. | Нормативное значение для плит | |
| Стеновые панели | Кровельные панели | ||
| 1 | Плотность, кг/м 3 | 90-130 | 120-140 |
| 2 | Предел прочности на сжатие кПА, не менее | 60 | 80 |
| 3 | Предел прочности на растяжение (отрыв слоем), кПА, не менее | 100 | 100 |
| 4 | Предел прочности на сдвиг (срез), кПА, не менее | 50 | 75 |
| 5 | Расчетное значение теплопроводности в сухом состоянии, λ Вт/(м*К), не более | 0,048 | 0,05 |
| 6 | Теплопроводность при (298 ±5)К, λ Вт/(м*К), не более | 0,044 | 0,046 |
| 7 | Водопоглащение при полном погружении на 24 часа, % по массе, не более | 0,5 | 0,5 |
| 8 | Влажность, % по массе, не более | 0,5 | 0,5 |
| 9 | Содержание органических веществ, % по массе, не более | 4,5 | 4,5 |
Примечания:
1. Механические нагрузки и теплопроводность минераловатных плит определяют вдоль волокон. Показатели водопоглащения нормируются только для гидрофобных плит.
