Отличия строительного генерального плана от ситуационного плана

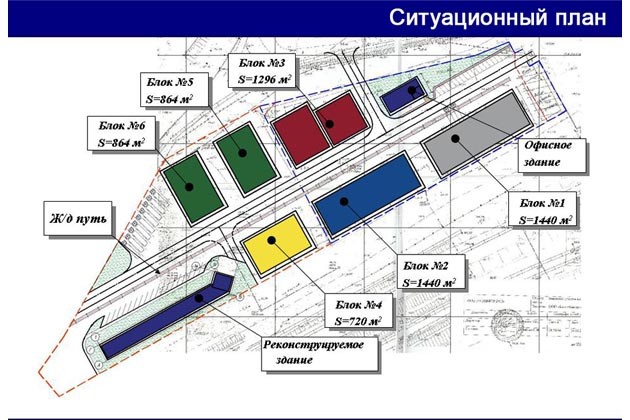

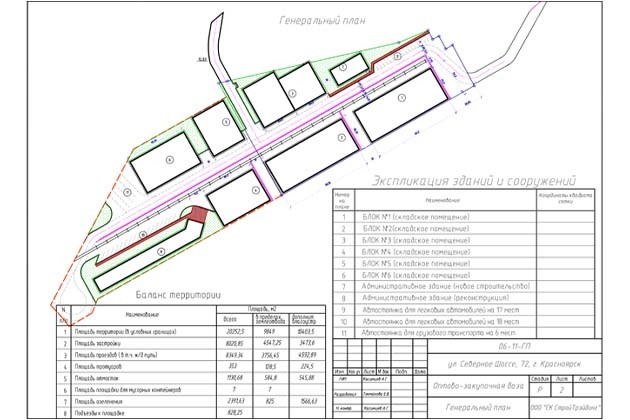

Рассматривая общие принципы проектирования и строительства, мы столкнулись с вопросами, касающихся основных отличий строительного генерального плана от ситуационного плана. В связи с чем, решили рассказать нашим читателям о  том, что мы называем генеральным планом, а что ситуационным. Генеральный план — это проектный документ, представляющий собой чертеж с размещением объекта строительства. Генеральный план полностью увязывается с проектируемым объектом, земельным участком и расположенными на нём архитектурными сооружениями, как на территории целого города, так и отдельного взятого района. Как правило, генеральный план исполняется в масштабном изображении (1:1000, 1:500, иногда 1:200) путем графического наложения чертежа проектируемого объекта на топографический, инженерно-топографический или фотографический план территории. В рабочем проекте генеральный план — это чертеж, на котором видно размещение объекта строительства и элементов благоустройства близлежащей территории. Отличия строительного генерального плана от ситуационного плана начинаются с масштабного исполнения. Масштаб ситуационного плана, обычно, 1:2000. Кроме того, ситуационный план — это чертеж, на котором показаны:

• размещение объекта строительства
• окружающая инфраструктура
• имеющиеся схемы инженерных коммуникаций
• наличие техногенных объектов на территории строительства

Основные отличия строительного генерального плана от ситуационного плана кроются в их разработке. Если генеральный план производится на основании расчетов, то ситуационный план, в большей мере, знакомит нас с условиями строительства. Генеральный план — разрабатывается комплексно и является обязательным документом для проекта организации строительства (ПОС). Ситуационный план — в отдельных случаях, вообще, не используется. Генеральный план — обеспечивается соблюдением противопожарных и санитарно-гигиенических норм строительства. Ситуационный план — базируется на методических указаниях, в которых определены его содержание и форма. Генеральный план — приближенно определяет транспортные схемы, размещение основных объектов и временных, поэтому, в некоторых случаях, его составляют последовательно для каждого этапа работ. Ситуационный план — предназначен для создания цифровой модели местности и не нуждается в поэтапном исполнении. Как видите, отличия строительного генерального плана от ситуационного плана настолько ощутимыми, что рассматривать дальше их специфику нет смысла. Если только Вы не решитесь узнать больше, исходя из конкретных условий проекта. В этом случае, звоните или пишите нам! Мы с удовольствием ответим на все Ваши вопросы и расскажем о составлении проектной документации, относительно всех ее разделов!

Чтобы грамотно изложить отличия строительного генерального плана от ситуационного плана мы отошли от языка проектирования и постарались изложить материал в доступной для читателя форме. Но считаем нужным подчеркнуть, что составление генерального плана регламентируется СНиП 3.01.01-85 и определяется конкретным объемом общестроительных работ. Ситуационный план составляется на основе проектов планировки района строительства и по материалам инженерных изысканий. Более подробно прочитать об инженерных изысканиях можно в соответствующем разделе «Энциклопедии строительства». Заметим, что при выполнении ситуационного плана топографическая съемка не понадобится, так как на нем отмечаются только здания, сооружения, дороги и другие подобные ориентиры. Если без генерального плана заказчику не обойтись, то наличие ситуационного плана очень важно при строительстве жилых и сельскохозяйственных объектов. А потому, если Вы задумали строить металлическое здание или сооружение, для начала поделитесь своими идеями с проектировщиком, который поможет Вам определиться с составом проектной и рабочей документации, ценными, сроками, строительными, инженерными  и конструктивными решениями, которые оптимально подойдут под  Ваши задумки!

Некоторые отличия строительного генерального плана от ситуационного плана в данной статье не указаны. Здесь многое зависит от конкретной специфики деятельности Вашего объекта строительства. Поэтому мы ждем Ваших звонков, чтобы более детально поговорить о предстоящем проектировании!
